在现代电子设备中，板对板连接器作为电路板之间信号与电力传输的关键桥梁，其重要性不言而喻。它们不仅影响着设备的性能、可靠性与尺寸，更直接关系到产品的可制造性与维护性。本文将从基础概念出发，逐步深入解析板对板连接器的关键特性与选型要点，助您在设计中做出明智选择。

一、 板对板连接器基础概念

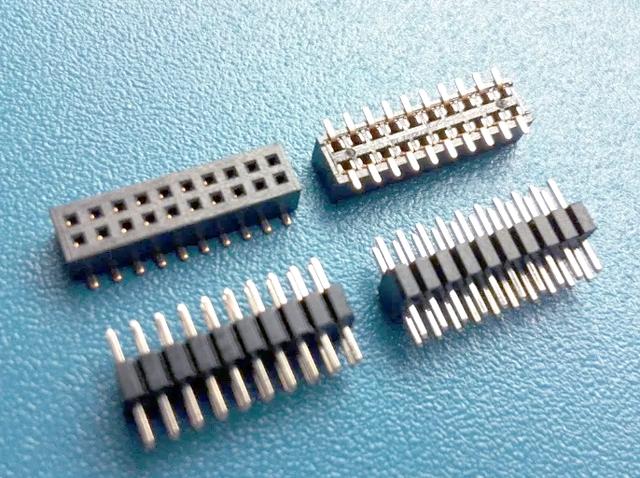

板对板连接器，顾名思义，是用于连接两块印刷电路板的电子元件。它无需线缆作为中间介质，能够实现两块PCB板之间的直接、紧凑互连。这种连接方式极大地节省了空间，提高了信号完整性，是现代消费电子（如智能手机、平板电脑）、通信设备、工业控制以及医疗器械等领域的标准配置。

二、 核心特性与技术参数解析

在选型前，必须深入理解其关键特性，这些参数决定了连接器在特定应用场景下的适用性。

1. 间距：指相邻触点中心之间的距离，是决定连接器小型化程度的核心指标。常见间距有0.4mm, 0.5mm, 0.8mm, 1.0mm, 1.27mm等。间距越小，连接器越紧凑，但对制造精度和PCB布线的要求也越高。

1. 堆叠高度：指两块PCB板连接后，板对板之间的最小垂直距离。这是决定设备内部空间利用率的决定性因素之一，需要根据产品结构设计精确选择。

1. 触点数量（位数）：决定了可传输的信号或电源路数。需要根据实际需求预留适当余量，以满足未来功能升级或调试需求。

1. 额定电流与电压：每个触点所能安全承载的最大电流和工作电压。电源传输路径需要特别关注电流参数，确保连接器不会过热。

1. 机械寿命（插拔次数）：连接器在电气性能下降前所能承受的插拔操作次数。对于需要频繁维护或更换模块的设备（如测试设备），此参数至关重要。

1. 接触电阻与绝缘电阻：接触电阻影响信号损耗和发热，越低越好；绝缘电阻则衡量触点间的电气隔离能力，越高越好。

1. 锁定/保持机制：为了防止振动或冲击导致的意外脱落，连接器通常配备机械锁定装置，如卡扣、螺丝或锁杆。

三、 关键选型步骤与考量因素

选型是一个系统工程，需综合考量电气、机械、环境与成本因素。

第一步：明确应用需求
- 电气需求：列出所有需要传输的信号类型（高速数据、模拟信号、电源）、电压、电流、频率以及信号完整性要求（如阻抗匹配）。
- 机械与空间约束：明确PCB的尺寸、板间可用空间（堆叠高度）、连接器在板上的占位面积以及插拔受力方向。
- 环境条件：设备将工作在何种环境中？温度范围、湿度、是否存在灰尘、腐蚀性气体或强烈振动？

第二步：筛选与评估
1. 类型选择：根据连接方向，主要分为垂直插拔、水平（平行）插拔和夹层（堆叠）式。垂直插拔节省平面空间，水平插拔降低整体高度。
2. 性能匹配：根据第一步的需求，筛选符合间距、堆叠高度、电流电压及寿命参数的产品系列。
3. 可靠性验证：关注连接器的材料（端子镀层如金或锡，塑壳材质如LCP、PBT）、品牌信誉以及是否通过相关行业认证（如UL, VDE）。高速应用需关注其是否支持差分对设计和有良好的屏蔽性能。

第三步：可制造性与供应链考量
- PCB设计兼容性：检查连接器的焊盘布局与尺寸是否与您的PCB制造能力匹配。
- 组装工艺：考虑是采用表面贴装还是通孔插装，以及自动化贴装的可行性。
- 供货稳定性：评估供应商的交期、长期供货能力与技术支持水平。

四、 典型应用场景与趋势

• 消费电子：追求极致轻薄，广泛使用0.4mm/0.5mm间距的超小型连接器，对可靠性和成本极为敏感。
• 汽车电子：要求极高的可靠性、抗振动性和宽温工作范围（-40°C ~ 125°C以上）。
• 工业与通信设备：注重高引脚数、高电流承载能力、坚固的锁定机制以及高速数据传输性能（如PCIe、SAS接口）。

未来趋势：随着设备功能集成度越来越高，板对板连接器正朝着更小间距、更高密度、更高速度（支持USB4, PCIe 5.0等）、更高功率传输以及更优的电磁兼容性方向发展。在材料与设计上追求更高的可靠性与更低的插入力，以提升用户体验。

###

板对板连接器的选型绝非简单的参数对照，而是一个平衡性能、空间、可靠性与成本的多目标优化过程。深入理解其基础特性，系统性地分析应用需求，并充分考虑制造与供应链因素，是确保电子设备稳定可靠、成功上市的关键。从基础到应用，精准选型，方能连接未来。
